工作機械安全窓の開発

工作機械の送り速度が技術の進化とともに上げつつ、內部部品の破損により、チャックが高速で飛び出す可能性があり大変危険です。そのため、１９９７年からドイツ工作機械工業会は、従来から多くの研究が行われ、工作機械についての「リスクアセスメント及びリスク低減」を検討し直し、その研究結果は機械安全の標準化の基本となります。

事故データによると、機械内部のチャック(chuck)が主な原因だと考えられており、その理由は、重さが(2.5キロ)を超えたということである。この点からいうと、フライス盤用のエンドミルが飛び出す可能性が最も高いので、普通のエンドミルの重さは(0.1キロ)以下です。注意すべき点は、機械から飛び出した部品によって生じたエネルギーは、衝突する速度の2乗に比例します。故に主軸の回転速度を上げると、材料や部品が飛び出す可能性も高くなります。安全窓の設計は厳密な安全性の確認をした上で、製品を製造しております。

ポリカーボネートの劣化現象

ポリカの優れた衝撃耐性はもっとも工作機械安全窓に適している材料と判明されました。しかし、以後の研究
結果から見ると、その本質は研削液などの影響によって老朽化し始めるということがわかりました。従業員
の安全を保障するには、それがひとつの不安定で危険な状況となっています。

作業環境の影響によって、2年後の衝撃耐性は元の60%だけ、そして7年後の衝撃耐性は残り 20％しか
ない、ですから、ドイツ工作機械工業会はポリカが消耗品と見られて、工作機械オペレーターの安全を保障
するために、安全窓の定期交換が必要です。

欧州(EU)工作機械安全規格

現在のCNC工作機械は勢いよく発展しているし、性能と高効率化が厳しく要求され、工作機械の主軸回転速度が上がる一方で、それに伴う危険性も高まります。そのため、欧州連合によって定義されたすべての工作機械の関係法令は作業者の安全を守るための安全規格です。

工作機械安全窓を交換しましょう！

当社では、長年にわたり研究開発を進め、新しい技術を推進し、ガラスとポリカーボネート二つの特長を生かして、国内であれ海外であれ、かけがえのない安全窓を世界各国で販売しております。製品はCE認証を取得したので、欧州市場への輸出における販売を加速させることができます。さらに、お客様のご要望に応じて完璧な解決策や最適なサービスを提供いたします。また、当社の工作機械用安全窓は「EN ISO 23125 (元 EN -12415) & EN ISO 16090-1(元 EN-12417)」の基準に準拠しております。

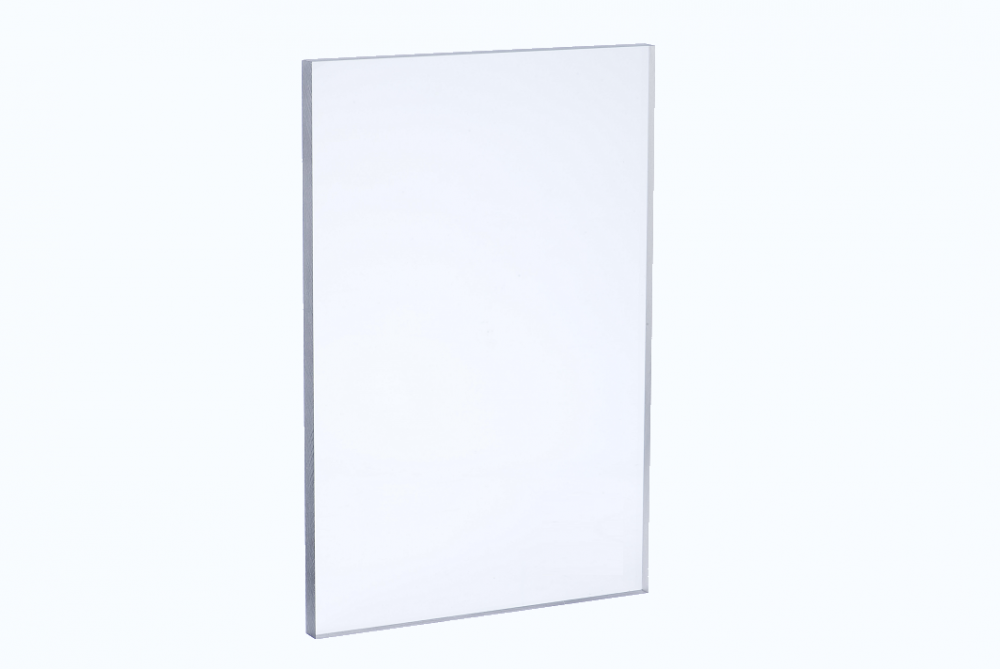

「X4 PC シリーズ」は耐摩耗性を向上させた製品

耐衝撃性および丈夫な特性を兼ね備えてます。
紫外線吸収剤を加えると、材質の劣化速度を緩めることができます。
丈夫な特性で、外部による衝撃エネルギーを吸収することができ、機械オペレーターの安全も守ります。

製品特性

単層・複層構造(ポリカーボネート)
優れた耐衝撃性・耐疲れ性
耐薬品性に優れており、切削油による劣化を防止
飛散防止と機能性を兼ね備えた設計
機械オペレーターの安全を守る
部品などの飛散のリスク低減

製品優位性

優れた静電気防除効果を有する
クリアな視界を実現
サイズオーダー・曲げ加工対応可能
シリアル番号付き、唯一無二の固有番号
優れた耐久性＆長寿命化を実現

適用機種

小型旋盤・大型旋盤＆フライス盤
研削盤＆マシニングセンター (CNC machining centers)
その他の金属加工設備

製品認証

ドイツ（TÜV Rheinland）認証
EN ISO 23125 & EN ISO 16090-1(元 EN 12417)
Safenet EC Examination Certificate

DER X4 PC　シリーズ　耐衝撃強度・EN ISO 23125 & EN 12415 （性能表）
「小型自動旋盤」及び「ターニングセンター」に適用

型番	厚さ (m/m) 公差±5%	EN ISO 23125	工具直径(m/m)		周速 (m/s)	発射体サイズ(mm)	発射体質量(kg)	衝撃速度(m/sec)	衝撃エネルギー (ジュール)
DER PC 3.0	3.0	A1		130	25	30X19	0.625	34.25	366.6
DER PC 4.5	4.5	A2		130	40	30X19	0.625	52.08	847.6
DER PC 12.0	12.0	A3		130	63	30X19	0.625	83.33	2170
DER PC 6.0	6.0	B1	130	260	40	40X25	1.25	51.02	1628.2
DER PC 8.0	8.0	B2	130	260	50	40x25	1.25	64.1	2570.1
DER PC 12.0	12.0	B3	130	260	63	40X25	1.25	83.33	4343.6
DER PC 8.0	8.0	C1	260	500	40	50X30	2.5	51.02	3253.8
DER PC 9.5	9.5	C1	260	500	40	50X30	2.5	52.08	3390.4
DER PC 12.0	12.0	C2	260	500	50	50X30	2.5	64.1	5136
DER PC 15.0	15.0	C3	260	500	63	50X30	2.5	80.65	8130.5

DER X4 PC　シリーズ　耐衝撃強度・EN ISO 16090-1（元 EN 12417）（性能表）
「フライス盤」及び「マシニングセンター」に適用

型番	厚さ (m/m) 公差±5%	衝撃速度(m/sec)	衝撃エネルギー (ジュール)	発射体サイズ(mm)	発射体質量 (kg)
DER PC 3.0	3.0	78.1	305	20x41	0.1Kg
DER PC 4.5	4.5	96.15	462.2
DER PC 6.0	6.0	102	520.2
DER PC 8.0	8.0	125	781.3
DER PC 9.5	9.5	128.2	821.8
DER PC 12.0	12.0	156.3	1221.5
DER PC 12.6	12.6	156.3	1221.5
DER PC 14.0	14.0	156.3	1221.5
DER PC 15.0	15.0	172.4	1486.1
DER PC 16.6	16.6	172.4	1486.1
DER PC 24.0	24.0	193	1862
DER PC 24.6	24.6	200	2000

DER X4 PC　シリーズ　耐衝撃強度・EN ISO 23125 & EN 12478（性能表）
「大型旋盤」及び「マシニングセンター」に適用

型番	厚さ (m/m) 公差±5%	衝撃速度(m/sec)	衝撃エネルギー (ジュール)	発射体サイズ(mm)	発射体質量 (kg)
DER PC 8.0	8.0	50	3125	50x30	2.5
DER PC 9.5	9.5	55.56	3858.6
DER PC 12.0	12.0	64.1	5136
DER PC 15.0	15.0	80.65	8130.5
DER PC 32.0	32.0	119	17701.3
DER PC 8.0	8.0	50	3125

全シリーズ製品はCEマークを取得しました ( 欧州指令2006 / 42 / EC )

CNC旋盤 EN ISO 23125 認証(元 EN 12415)

マシニングセンター EN ISO 16090-1 認証(元 EN 12417)

ドイツ（TÜV Rheinland）認証

工作機械用-安全窓は「EN ISO 23125 & EN ISO 16090-1」衝撃試験に合格

全シリーズはCE認証を取得しました。

オーダーメイドもできます。

安全窓は様々な試験にも合格しています。

【DER X4 PC・安全窓】
